PS5 HDMI 端口更換指南：分步

Kalyn

2024-09-05

如果您的 PlayStation 5 遇到顯示問題，例如屏幕閃爍或電視或顯示器沒有信號，則可能是由於 HDMI 端口出現故障。維修 PS5 上的 HDMI 端口需要精確度、維修說明和正確的方法。本指南提供了有關評估損壞情況和更換 PlayStation 5 上 HDMI 端口的詳細信息。修復過程涉及幾個關鍵步驟，包括安全拆卸主機、識別並移除損壞的端口以及安裝新端口。

解決 HDMI 端口損壞對於維持 PlayStation 5 體驗的音頻和視頻質量至關重要。了解如何更換 PS5 上的 HDMI 端口可以節省您的時間和金錢，並延長主機的使用壽命。通過本指南，您將能夠診斷 HDMI 端口問題、接收有關更換過程的分步說明，並找到有助於避免常見陷阱的提示。進行維修時，請務必仔細按照說明進行操作，以免對 PS5 造成進一步損壞。

更換 PS5 的 HDMI 端口：DIY 指南

免責聲明

重要提示：修復 PS5 上的 HDMI 端口涉及復雜的焊接和處理精密的內部組件。請自行承擔風險。如果您對此過程感到不舒服，請考慮尋求專業維修服務。

工具和材料

十字頭螺絲刀（尺寸 0）
T8梅花安全螺絲刀
鑷子
塑料撬具
細尖烙鐵
焊接
通量
吸錫芯或吸錫泵
異丙醇
替換 HDMI 端口（兼容 PS5）
熱風槍或熱風返修站（可選，但強烈推薦）
放大鏡或顯微鏡（可選但有用）

分步說明

關閉電源並斷開連接：確保您的 PS5 已完全關閉電源並從電源插座上拔下插頭。斷開所有電纜，包括 HDMI 電纜、電源線和任何 USB 設備。
卸下側面板：將 PS5 平放在乾淨、穩定的表面上，光驅朝下。使用塑料撬具，小心地鬆開夾子並拆下兩側面板。
拆下頂蓋：找到後通風口附近的兩顆 T8 Torx 螺釘並將其卸下。輕輕地從背面提起頂蓋並向前滑動以將其拆下。
卸下 Wi-Fi 天線：找到 Wi-Fi 天線組件，斷開其電纜，然後擰下固定它的兩顆螺釘。小心提起並取下天線。
拆下金屬板：擰下固定電源和磁盤驅動器金屬板的五顆螺釘。提起並取下板。
斷開電源：斷開主板上的電源線。
卸下光盤驅動器：如果您的 PS5 有光盤驅動器，請斷開其電纜並擰下固定它的螺釘。小心提起並卸下光盤驅動器。
拆下主板：斷開所有剩餘的固定主板的電纜和螺釘。輕輕提起並卸下主板。

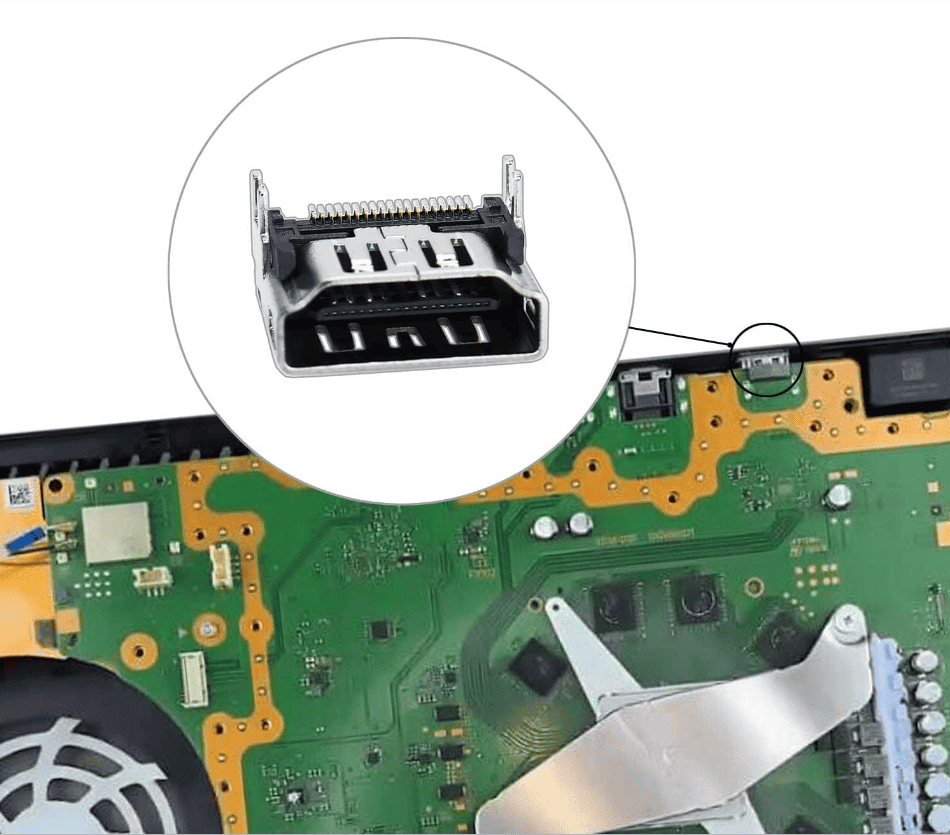

找到 HDMI 端口：HDMI 端口位於主板的後邊緣。
拆焊舊端口：使用烙鐵和吸錫線或泵，小心地清除舊 HDMI 端口引腳上的焊料。如有必要，使用熱風槍或熱風返修站均勻加熱該區域。去除焊料後，小心提起並取下舊端口。
清潔該區域：使用異丙醇清潔主板上 HDMI 端口周圍的區域，確保焊接新端口的表面清潔。
焊接新端口：在主板上的焊盤上塗抹少量助焊劑。小心對齊新的 HDMI 端口並將其焊接到位，確保每個引腳都牢固連接。使用放大鏡或顯微鏡以確保准確性。
重新組裝：以相反的順序小心地重新組裝 PS5，確保所有電纜和螺釘均已牢固連接。
測試：使用新的 HDMI 線纜將 PS5 連接到電視並打開電源。通過玩遊戲或視頻來測試 HDMI 連接。

提示和注意事項

在光線充足、乾淨的環境中慢慢地工作。
使用正確的工具和材料來完成工作。
小心不要損壞主板上的任何其他組件。
如果您對任何步驟不確定，請諮詢專業維修服務人員或觀看在線教程以獲得視覺指導。
小心處理主板，避免靜電。

防止未來的損害

使用緊貼端口的高質量 HDMI 電纜。
避免彎曲或扭曲 HDMI 電纜。
請勿在插入 HDMI 線時移動 PS5。
考慮使用直角 HDMI 適配器以減輕端口壓力。

通過遵循這些步驟和注意事項，您可以成功更換 PS5 的 HDMI 端口並重新開始遊戲。

步＃	程式	註釋和提示
1	準備您的工作空間和工具	* 將 PS5 放置在乾淨、無靜電的表面上。 * 準備工具：十字螺絲刀、烙鐵、鑷子、助焊劑、焊料、更換 HDMI 端口。
2	斷開並打開 PS5	* 拔掉 PS5 插頭並讓其完全冷卻。 * 按照正確的拆卸程序小心地拆下外面板。
3	找到 HDMI 端口	* 識別主板上的 HDMI 端口，可能位於其他端口附近。 * 處理主板時要格外小心。
4	拆焊舊 HDMI 端口	* 在焊點上塗抹助焊劑，使焊接過程更容易。 * 使用細尖烙鐵小心地熔化每個引腳上的焊料。 * 焊料液化後，鑷子可以幫助輕輕提起端口。
5	清潔該區域	* 使用異丙醇去除殘留的焊料並確保新端口的接觸清潔。
6	放置並焊接新的 HDMI 端口	* 將新端口與原始位置精確對齊。 * 在引腳上塗抹助焊劑。 * 仔細焊接每個引腳，確保連接牢固。 * 放大鏡將幫助您檢查焊點。
7	重新組裝 PS5	* 小心地按照相反的拆卸步驟進行，確保所有連接均牢固且螺釘已正確擰緊。
8	測試連接	* 打開 PS5 電源，使用 HDMI 電纜將其連接到顯示器，並驗證輸出是否正常。

重要考慮因素：

保修單：自行嘗試維修可能會使 PS5 的保修失效。
困難：這種修復需要先進的焊接技能和電子產品經驗。
風險：如果修復不正確，可能會對 PS5 造成進一步損壞。
專業維修：如果您缺乏必要的技能或擔心風險，請考慮尋找合格的維修服務機構尋求幫助。

要點

通過檢查 PS5 HDMI 端口是否損壞來解決顯示問題。
按照詳細指南更換 HDMI 端口並恢復控制台的顯示質量。
獲得自信地進行維修的知識，從而節省時間和成本。

評估 HDMI 端口損壞

當您的 PS5 顯示視頻或音頻問題的跡象時，請務必檢查 HDMI 端口是否有任何明顯的損壞。

了解 HDMI 端口問題

PS5 上的 HDMI 端口問題通常是音頻和視頻問題的根源，例如信號丟失、屏幕閃爍或根本沒有輸出。首先，檢查 HDMI 端口是否有任何物理損壞。查找端口內是否有彎曲的插針或任何可能阻塞連接的碎片。檢查外部是否有可能影響功能的裂紋或缺口。有時，問題不在於端口本身，而在於 HDMI 電纜。請務必檢查電纜，以排除問題根源。

何時更換 HDMI 端口

如果發現明顯的物理損壞，或者使用其他 HDMI 電纜或端口等故障排除步驟無法解決顯示和音頻問題，請更換 HDMI 端口。如果這些測試後 HDMI 連接仍然失敗，則端口可能已損壞。更換端口是一個詳細的過程，包括拆卸控制台、移除舊端口並焊接新端口。此任務需要特定的工具和技能，如果操作不當，可能會永久損壞控制台。如果您沒有電子產品維修經驗，請考慮尋求專業幫助。
